Ispezioni termografiche con drone e camera radiometrica su impianti fotovoltaici a terra e su copertura, completate con termocamera portatile per connettori MC4, quadri e inverter: individuiamo hot-spot, diodi di bypass guasti, stringhe aperte e moduli degradati, con l'impianto in esercizio e un report conforme IEC TS 62446-3.
Ispezione dell'intero impianto con camera radiometrica per individuare anomalie a livello di cella, modulo o stringa: hot-spot, diodi di bypass guasti, stringhe interrotte.
Quando serve
Collaudo e consegna
Verifica che l'impianto appena realizzato non presenti difetti di fabbricazione o di posa prima della messa in esercizio.
Controllo periodico
Un controllo ricorrente individua il degrado prima che incida sulla produzione, utile in ottica O&M.
Dopo eventi meteo
Grandine, forti sbalzi termici o danni meccanici possono creare micro-fratture e hot-spot non visibili a occhio.
Passaggio di proprietà e assicurazioni
Un report documentato fotografa lo stato dell'impianto per due diligence, garanzie e coperture assicurative.
Drone e termocamera portatile
Drone: panoramica dell'intero impianto
Con camera radiometrica da drone mappiamo l'impianto e localizziamo moduli e stringhe anomale, anche su grandi superfici.
Termocamera portatile: controlli di dettaglio
A terra, con termocamera portatile, verifichiamo i punti che il volo non raggiunge o che richiedono più dettaglio.
Connettori MC4
I connettori con resistenza di contatto anomala si scaldano: li individuiamo prima che causino stringhe aperte, perdite di produzione o archi.
Quadri di campo e inverter
Quadri di parallelo, sezionatori, cablaggi e inverter controllati in funzione, con le temperature misurate nel report.
Strumentazione
Drone con camera radiometrica
Termocamera portatile professionale
Metodo di riferimento
La specifica tecnica IEC TS 62446-3 definisce come eseguire e documentare la termografia in campo su moduli e impianti fotovoltaici. Le nostre ispezioni seguono queste indicazioni e il report riporta le condizioni di misura.
600 W/m²
Irraggiamento di riferimento
60° – 85°
Angolo di ripresa
< 28 km/h
Vento durante il rilievo
3 classi
Severità per Delta T: lieve, media, critica
Metodologia UAS
Un approccio sistematico in tre fasi, conforme agli standard.

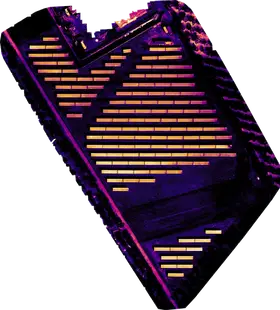

Scansione completa dell'impianto per ottenere un'ortofoto georeferenziata e identificare le macro-aree di interesse.
Ispezione ravvicinata delle anomalie: difetti individuati a livello di singola cella, stringa o modulo.

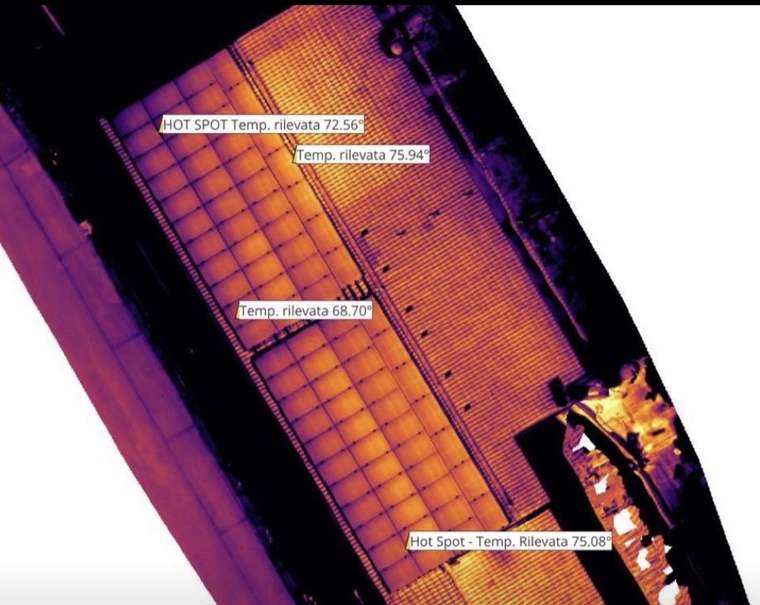

Termogrammi radiometrici in cui ogni pixel contiene l'informazione di temperatura, per analisi Delta-T conformi.

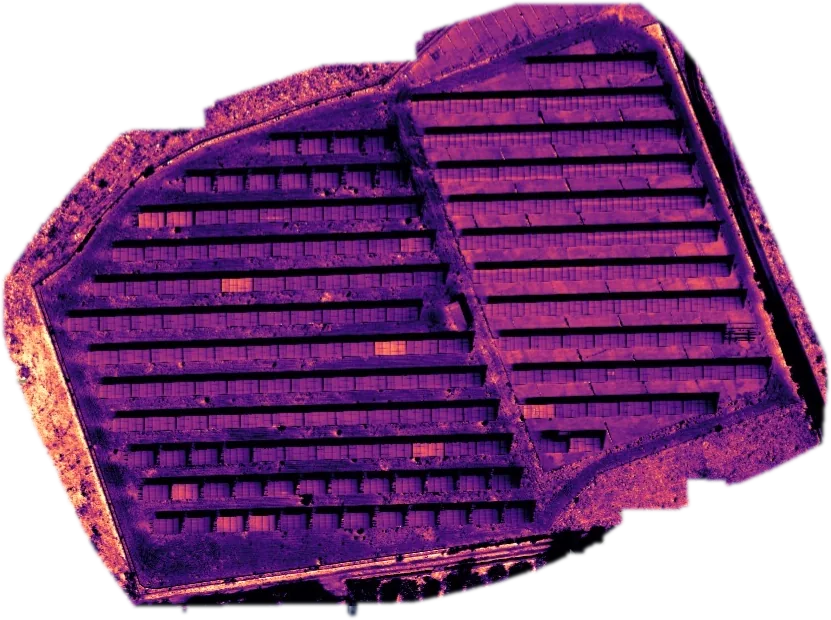

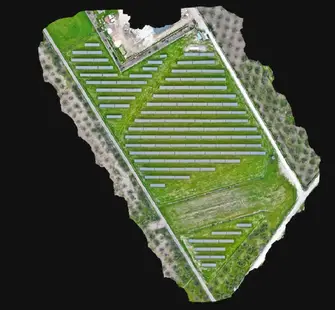

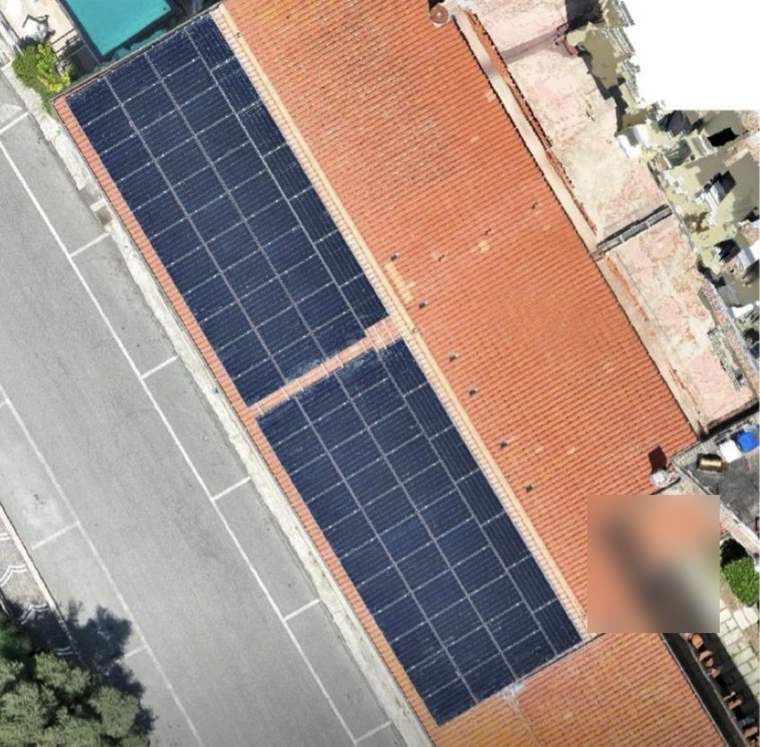

Ortofoto di un impianto
Mappatura aerea georeferenziata su impianto fotovoltaico reale.
640×512
Risoluzione IR
Sensore termico ad alta definizione: ogni pixel è un punto di misura.
< 50 mK
Sensibilità (NETD)
Rileva differenze di temperatura inferiori a 0,05 °C: anomalie in fase precoce.
IEC TS 62446-3
Normativa
Procedure di ispezione e reportistica allineate allo standard per il fotovoltaico.
Delta-T
Classificazione
Anomalie classificate per gravità in base al differenziale termico.
Documentazione tecnica
Un documento tecnico completo che trasforma i dati grezzi in informazioni su cui agire, utile per assicurazioni, manutenzione e asset manager.
Confronto visivo
Immagini reali e termiche affiancate per riconoscere subito il guasto.
Localizzazione GPS
Coordinate e identificazione del modulo per guidare le squadre di intervento.
Raccomandazioni
Piano d'azione prioritizzato per ripristinare efficienza e sicurezza.

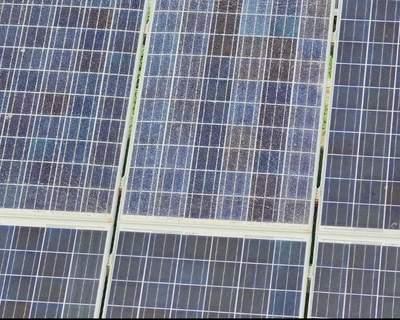

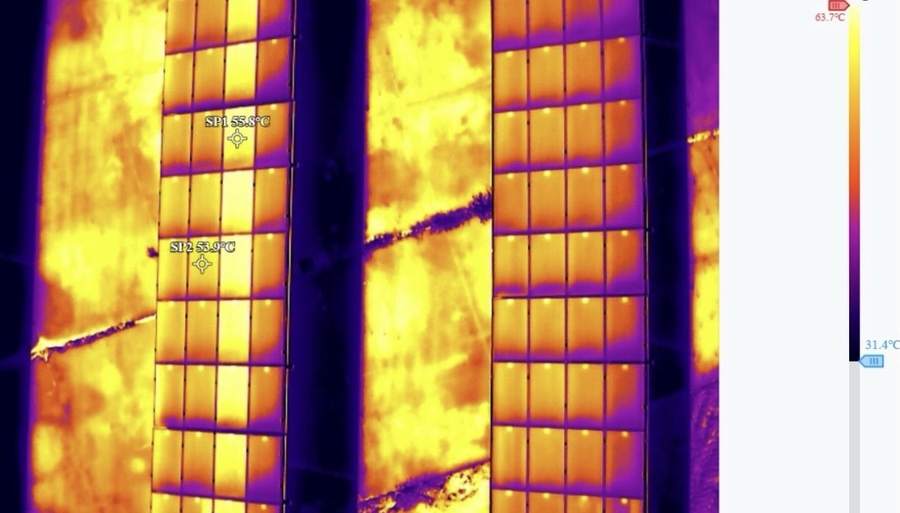

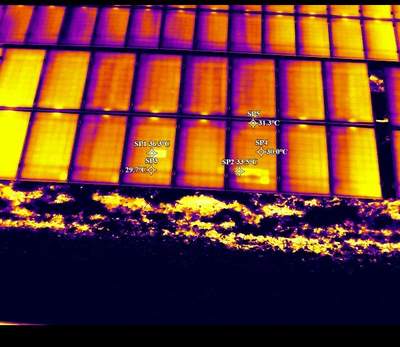

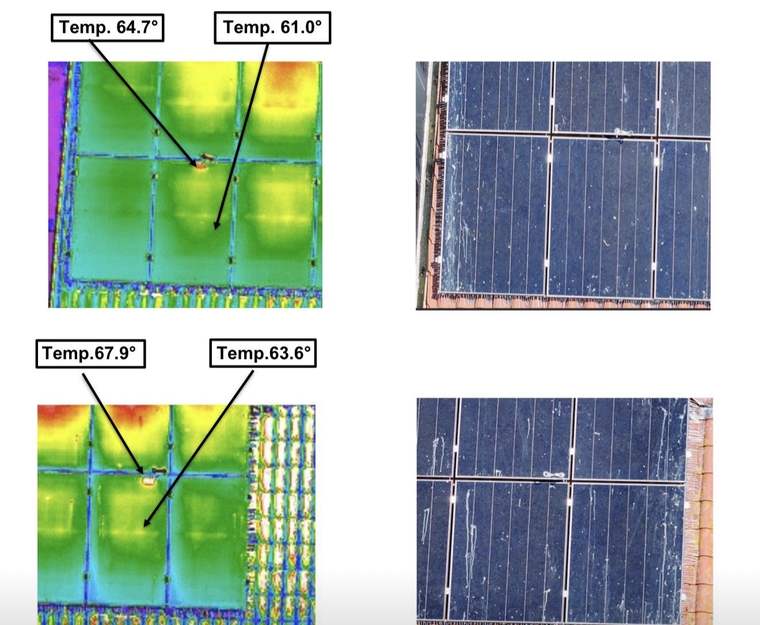

Esempio di analisi comparativa
Confronto termico/visibile con punti di misura radiometrici, da un'ispezione reale.

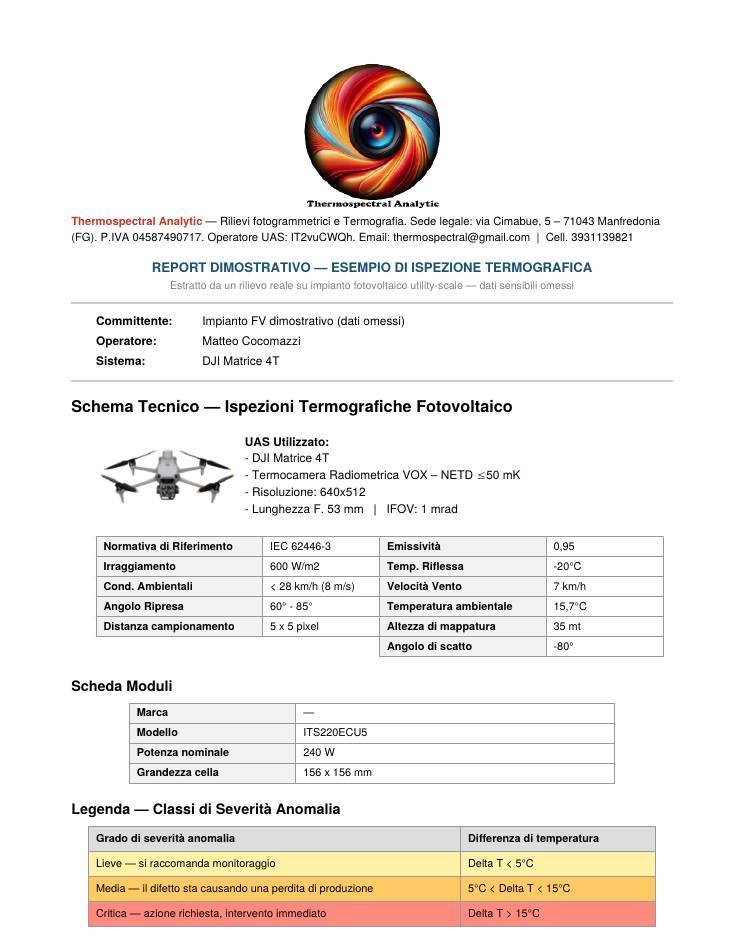

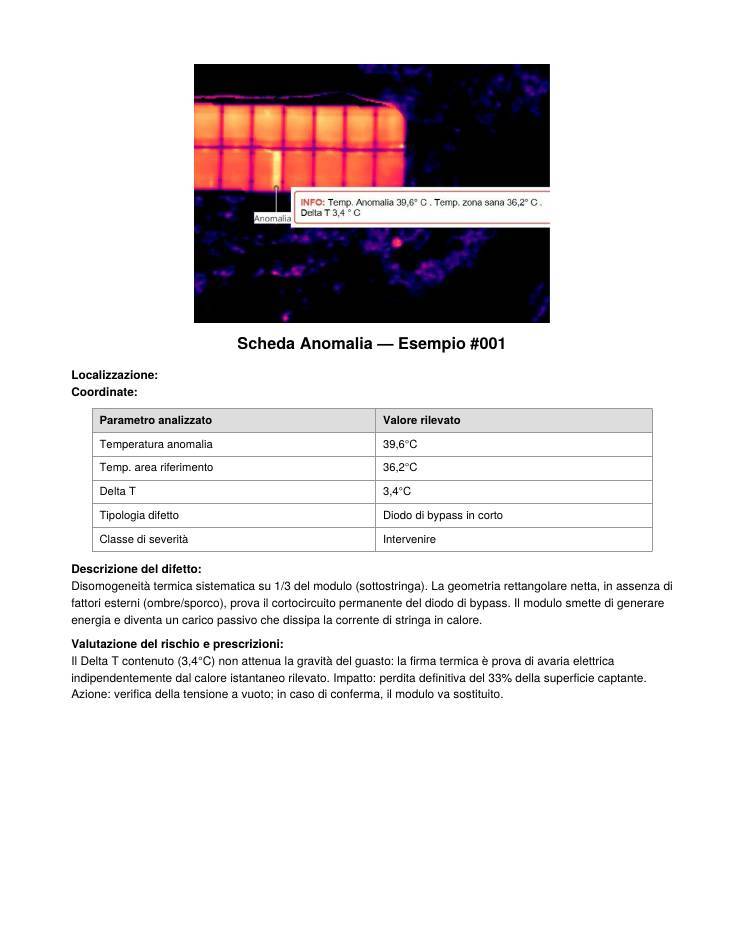

Report di esempio

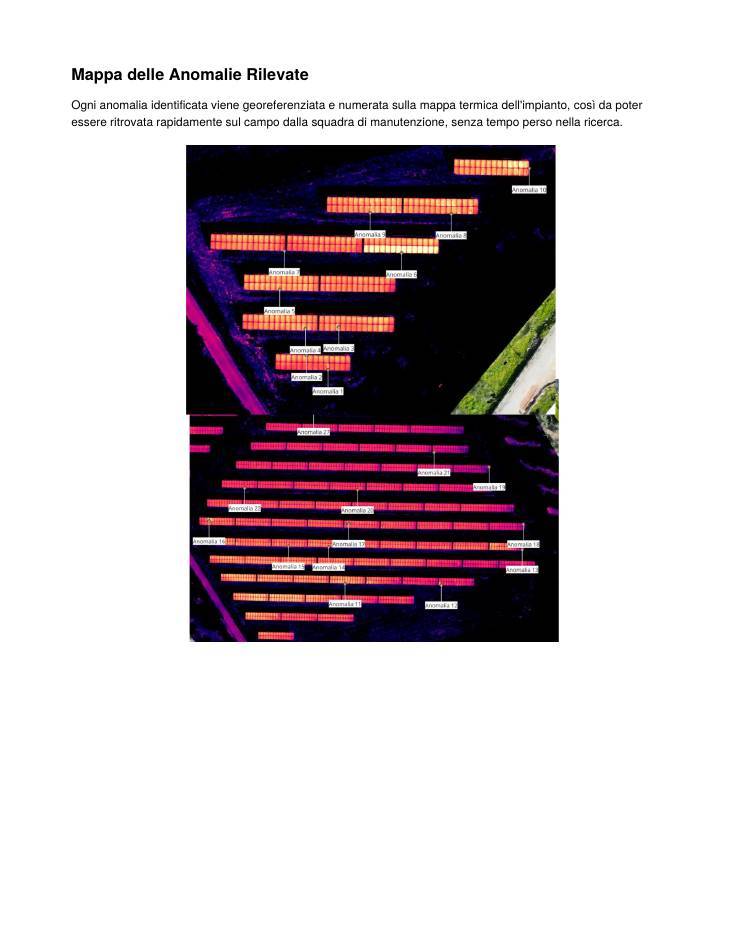

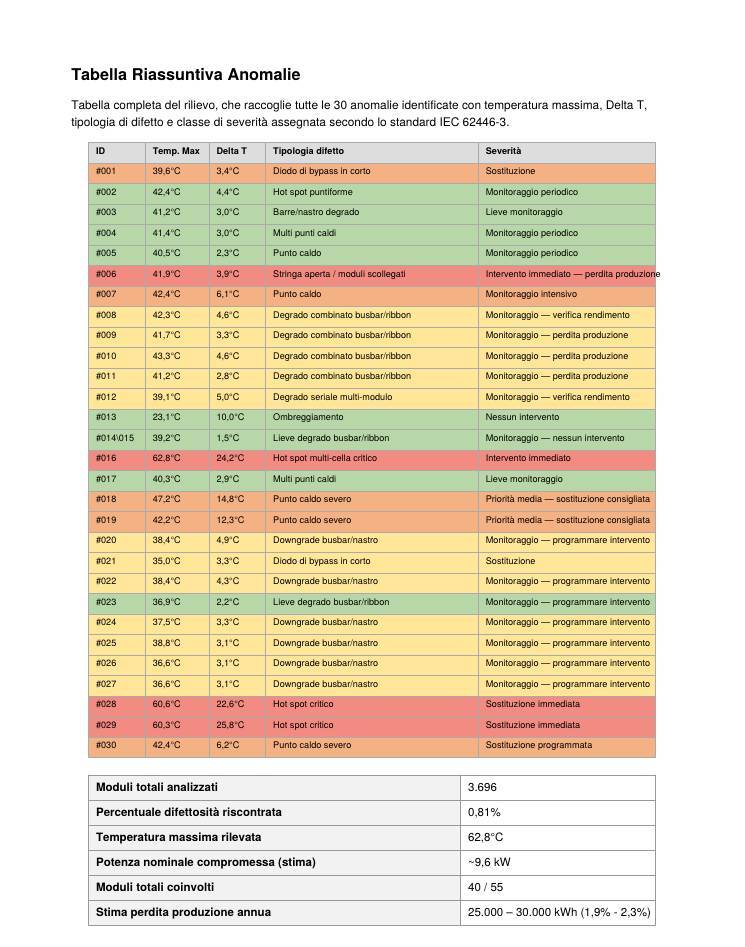

Estratto da un rilievo reale su un impianto utility-scale: scheda tecnica, ortofoto RGB e termica, mappa delle anomalie, schede di dettaglio e tabella riassuntiva con classi di severità. Dati del committente omessi.
Caso reale
30+
Anomalie rilevate

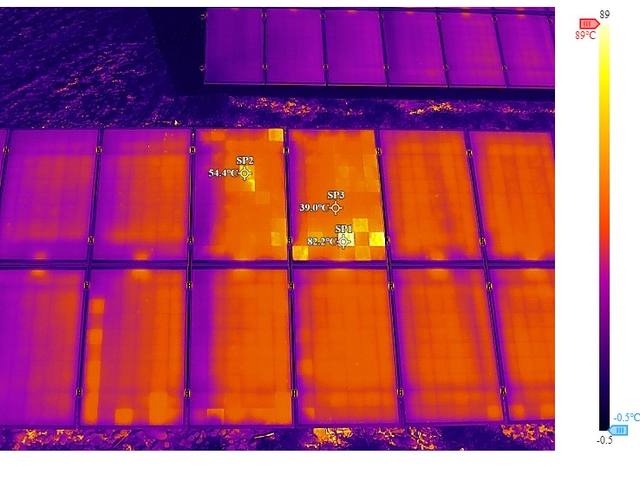

82,2 °C
Picco di temperatura
1 MW
Potenza impianto
Entro 5 giorni lavorativi
Consegna del report

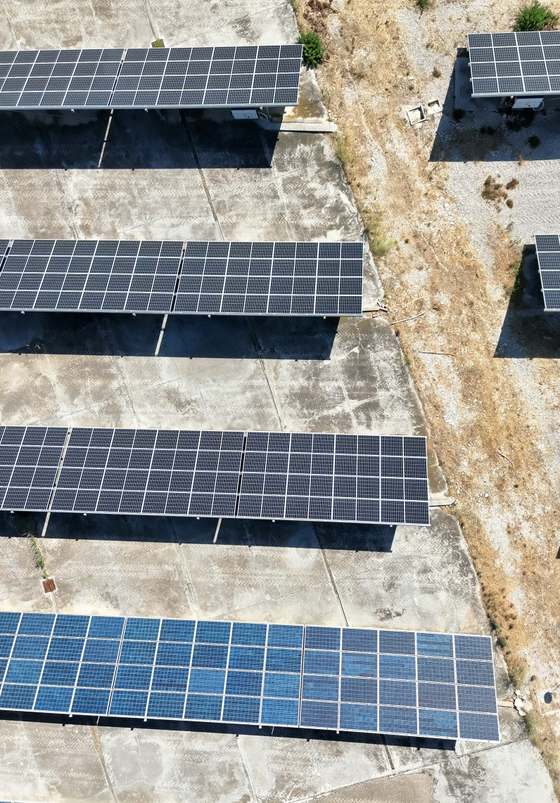

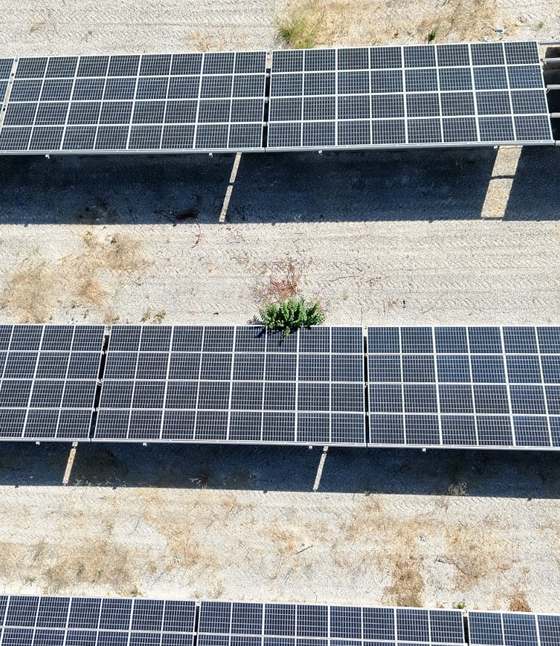

Lavori sul campo

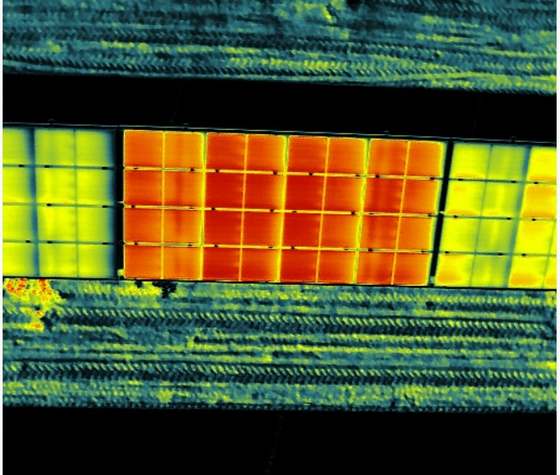

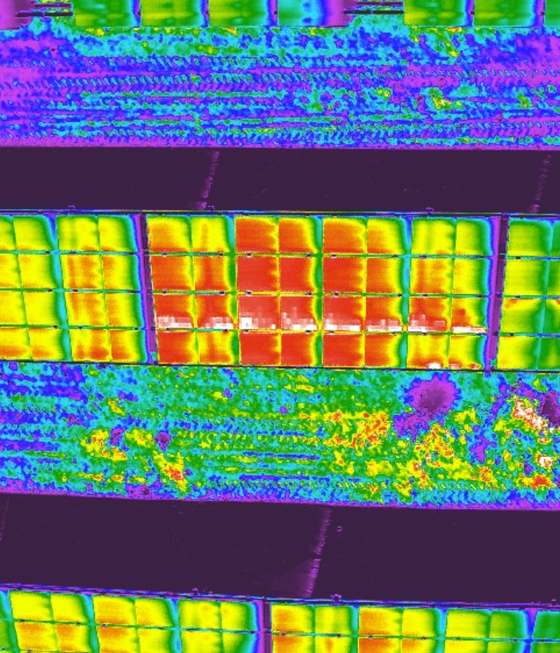

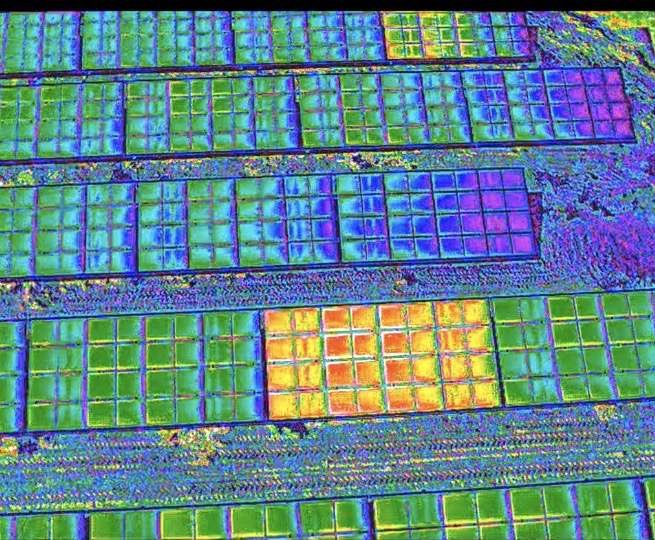

Riprese visibili e termografie raccolte durante le ispezioni su impianti fotovoltaici.

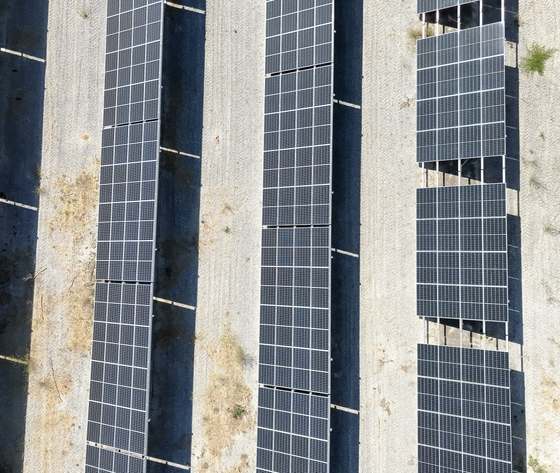

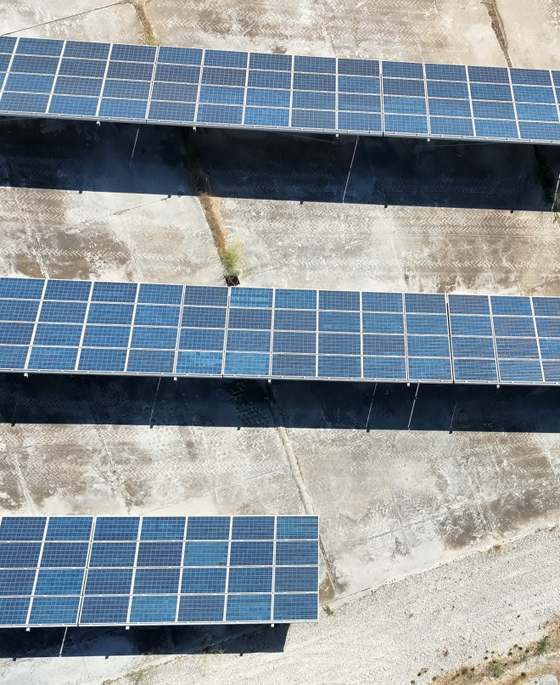

Ripresa visibile

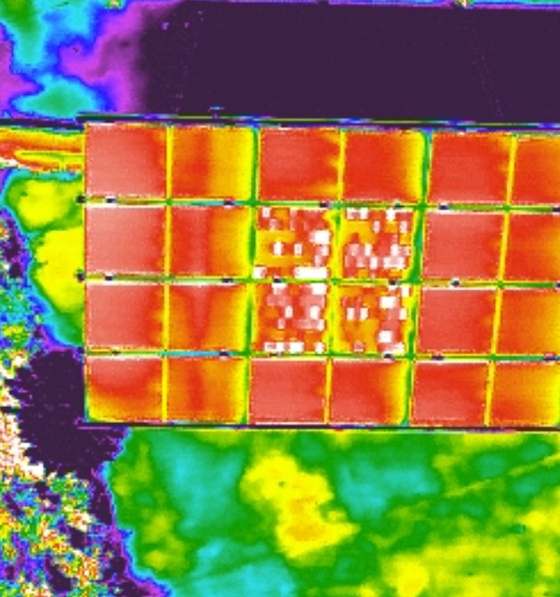

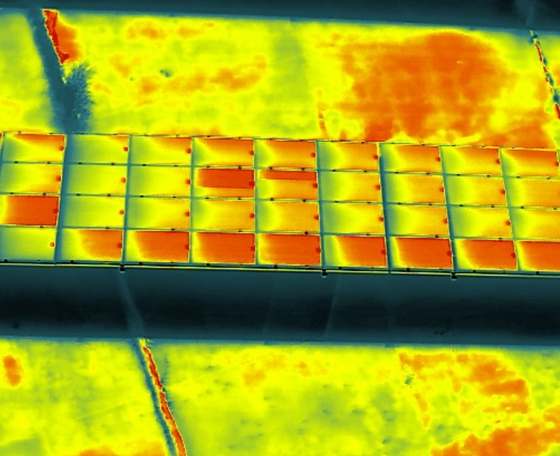

Termografia
Dalla posa del primo modulo al collaudo, con output georeferenziato.
Rilievo Base 0
Modello digitale del terreno e ortofoto ad alta risoluzione per progettazione e picchettamento.
Monitoraggio SAL
Voli programmati per documentare l'avanzamento lavori.
As-built digitale
Mappatura georeferenziata di moduli, inverter e stringhe prima dell'esercizio.
Verifica integrità
Individuazione di danni meccanici o micro-fratture dovuti a movimentazione e montaggio.
Domande frequenti
No. L'ispezione si esegue con l'impianto in produzione: anzi, per ottenere termogrammi affidabili i moduli devono essere sotto carico e ben irraggiati.
Servono cielo sereno o poco nuvoloso, irraggiamento adeguato (indicativamente almeno 600 W/m², come indicato dalla IEC TS 62446-3) e vento contenuto. Il rilievo viene programmato in base alle previsioni.
Scheda tecnica del rilievo, ortofoto RGB e termica, mappa delle anomalie georeferenziate, schede di dettaglio con temperature e Delta T, tabella riassuntiva con classi di severità e raccomandazioni. Apri il report di esempio (PDF).
Sì: oltre al volo con drone eseguiamo controlli a terra con termocamera portatile su connettori MC4, quadri di campo e inverter, e li includiamo nello stesso report.
Di norma entro 5 giorni lavorativi dal rilievo.
Sì, siamo disponibili per ispezioni in tutta Italia. La sede è a Manfredonia (FG).
Dipende dalla potenza e dal tipo di impianto, dalla località e dal livello di dettaglio richiesto. Con una valutazione preliminare gratuita ti indichiamo tempi e costi.
Una valutazione preliminare ti dice se serve un'ispezione termografica e di che tipo.
